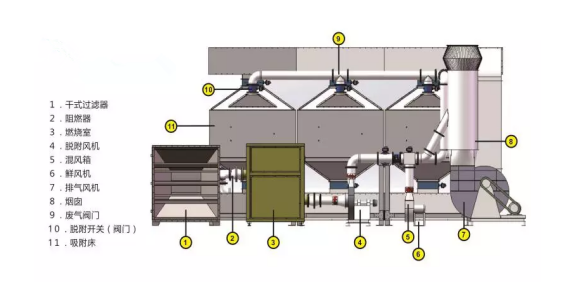

活性炭吸附催化燃燒設備選用模塊化結構,結構簡略,模塊化方式,出產快,裝置簡略,設備占地面積小,重量輕等特色。吸附床選用抽屜式的結構,裝填方便,便于更換。催化燃燒設備主要由活性炭吸附托附設備、加熱體系、熱交換器、催化燃燒室、催化反應器、電控設備、預警設備以及風機、管道、煙筒等部分組成的。
活性炭吸附催化燃燒設備的基本原理
先將有機廢氣用活性炭吸附,當快到達飽和時中止吸附,然后用熱氣流將有機物從活性炭上脫附下來使活性炭在使用;脫附下來的有機物已被濃縮(濃度較本來提高幾十倍)并送往催化焚燒室催化焚燒成二氧化碳及水蒸氣排出。當有機廢氣的濃度到達2000PPm以上時,有機廢氣在催化床可維持自燃,不用外加熱。焚燒后的尾氣一部分排入大氣,大部分被送往吸附床,用于活性炭在使用。這樣可滿足焚燒和吸附所需的熱能,到達節能的意圖。在使用后的可進入下次吸附;在脫附時,凈化操作可用于另一個吸附床進行,既適合于連續操作,也適合于連續操作。

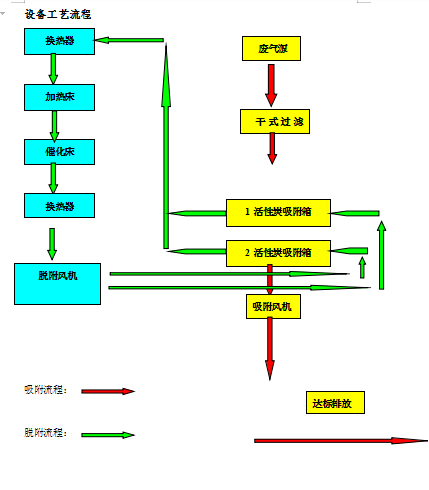

活性炭吸催化燃燒設備工藝流程圖
活性炭吸附催化燃燒設備的技術優勢
1.無焰氧化,可以布置在防爆生產場合。
2.高性能活性炭吸附劑,比表面積大,吸-脫附性能好,過風阻力小。
3.附床內配套消防系統,充分_設施。
4.多重預警系統:非穩態控制、溫度預警、停機警報及故障應急處置措施等。
5.凈化設施阻力小,可降低風機功率及噪音。
6.凈化效率高,_達標排放。
活性炭吸附催化燃燒設備的使用范圍一般活性炭吸附燃燒設備適用于化工廢氣處理、橡膠廢氣處理、涂裝噴漆廢氣處理、石油廢氣處理、印刷油墨廢氣治理、油漆涂料廢氣處理、電纜及漆包線廢氣治理、塑膠廢氣治理……等廢氣治理項目。

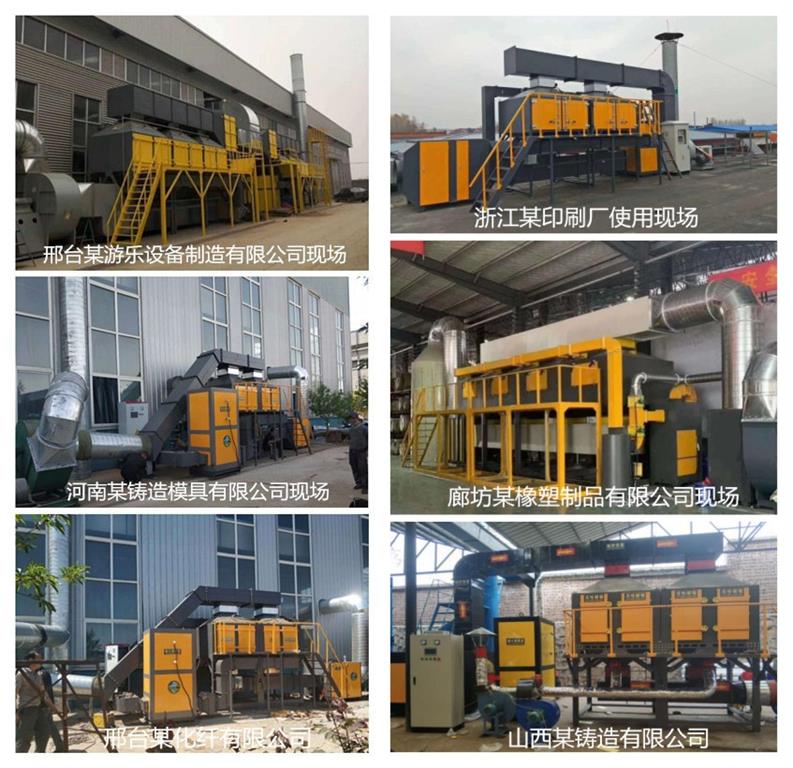

華康活性炭吸附催化燃燒的工程案例
