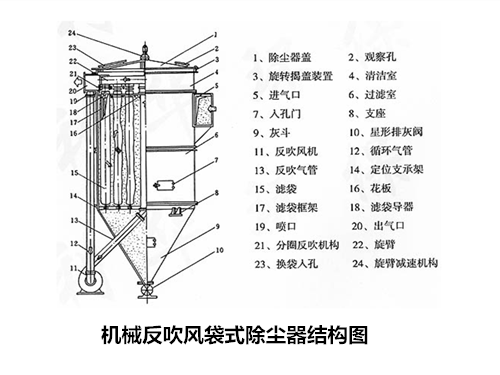

袋式除塵器一般是由上箱體、中箱體、下箱體、排灰系統和噴吹系統結構組成的。袋式除塵器的清灰系統是_設備按照設定周期進行清灰的關鍵部分，它直接影響到袋式除塵器的除塵效果，不同類型袋式除塵器的清灰方式也是不同的。袋式除塵器按照清灰方式的不同，分為脈沖噴吹袋式除塵器，機械振打袋式除塵器、機械反吹風袋式除塵器、聲波清灰袋式除塵器等等，以下由華康為您簡單介紹一下各種袋式除塵器的結構圖：

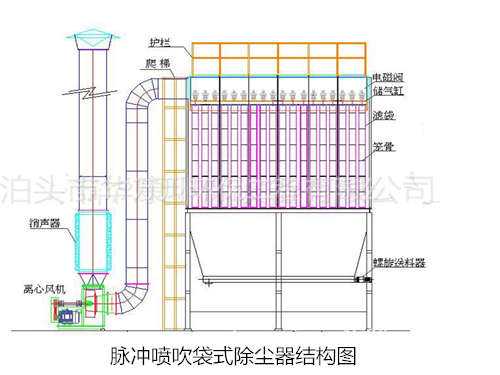

這種設備是以壓縮空氣通過文氏管誘導周圍的空氣在瞬間噴吹到布袋內，使布袋產生振動，同時在逆氣流的作用下。除塵濾袋的粉塵被吹落掉入灰斗中，這種清灰方式噴吹強度大，在設計除塵器的時，可以設計成離線清灰，清灰干凈，噴吹效果好，除塵器的效率可以達到99.8%，是袋式除塵器中引用為廣泛的一種清灰方式。

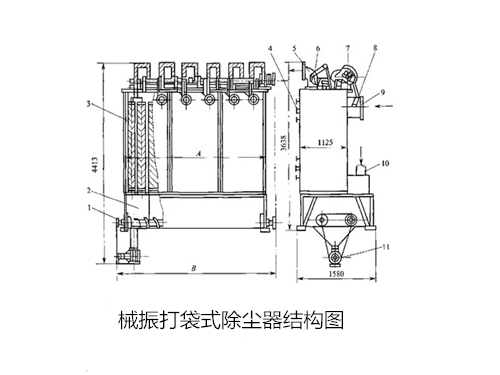

機械振打袋式除塵器結構圖1--螺旋輸送機；2—灰斗；3—濾袋；4一檢修門；5—凈化氣出口； 6—排氣閥； 7—機械振打裝置；8—進氣閥；9一反吹氣進口； 10—含塵氣進口； 11 一排塵閥，這種清灰方式是為簡單的一種，機械振打袋式除塵器清灰裝置有手工振動裝置，電動裝置和氣動裝置，其中電動類裝置用得多，這種機械振打的方式較為簡單，過濾風速高，濾袋的壽命相對較短 ，一般比較小型的袋式除塵器用這種清灰方式的比較多。2、中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
3、下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。
它是采用聲波清灰器使濾袋產生附加的振動而達到清灰的目的，這種清灰方式在國外被廣泛地使用。
