1.氣箱脈沖除塵器的噴吹系統
氣箱布袋除塵器的噴吹系統主要是電磁脈沖閥、脈沖控制儀、噴吹管氣包等方面構成。氣包金屬管聯接于電磁脈沖閥的輸入端，而電磁脈沖閥的輸出端又連接于噴吹管。等到脈沖控制儀出現了信號指令，電磁脈沖閥便會銜鐵吸合，將氣塞頂開。A氣室內的空氣壓力將膜片頂開，B氣室之內的儲氣也在此刻放出。開啟了電磁脈沖閥，輸出口的壓縮空氣會進去噴氣管內。消失了指令信號，電磁脈沖波便將銜鐵返回，放松撞桿，復位氣塞。而在這時，B氣室出現的壓力又緊壓住膜片，壓在了輸出口之上。關閉了電磁脈沖閥，電磁脈沖閥從開啟到了閉合，形成了一次的氣脈沖。布袋除塵器濾袋便會產生下壓脈沖，實現了清灰的目的。
2.脈沖布袋除塵器除塵原理
脈沖除塵器是散糧自動化生產線上的除塵設備，它的主要作用是降低生產線作業過程中產生的粉塵，不但減少了粉塵對環境的污染，重要的是大大降低粉塵爆炸的隱患。
通過了解脈沖布袋除塵器除塵原理，實際應用情況分析影響布袋除塵器正常運行的主要因素，并對布袋除塵器的日常使用和維護進行總結。

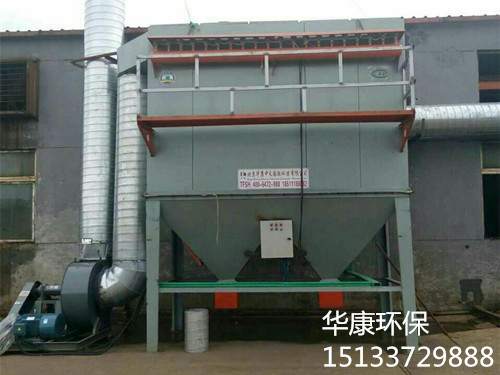

脈沖布袋除塵器由上、中、下箱體(錐底排灰方式為錐斗)、濾袋裝置、排灰裝置及噴吹清灰系統等六大部分組成。
含塵氣體由進風口切向進入中箱體，經旋轉分離，粒徑較大的粉塵先行沉降，粒徑小含塵氣體通過濾袋過濾后成為凈化空氣，進入上箱體，從出風口排出，粉塵積附在濾袋外表面。當積附粉塵達到時，需要進行清灰。清灰時高壓氣流按設定要求由脈沖控制儀順序觸發各電磁閥噴氣，經噴孔進入濾袋，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵抖落，進入排灰裝置經關風器排出，如此周期性脈沖噴吹清灰，使濾袋處于過濾狀態，_除塵系統正常工作。
